Drains | Drain linéaire

Drain linéaire

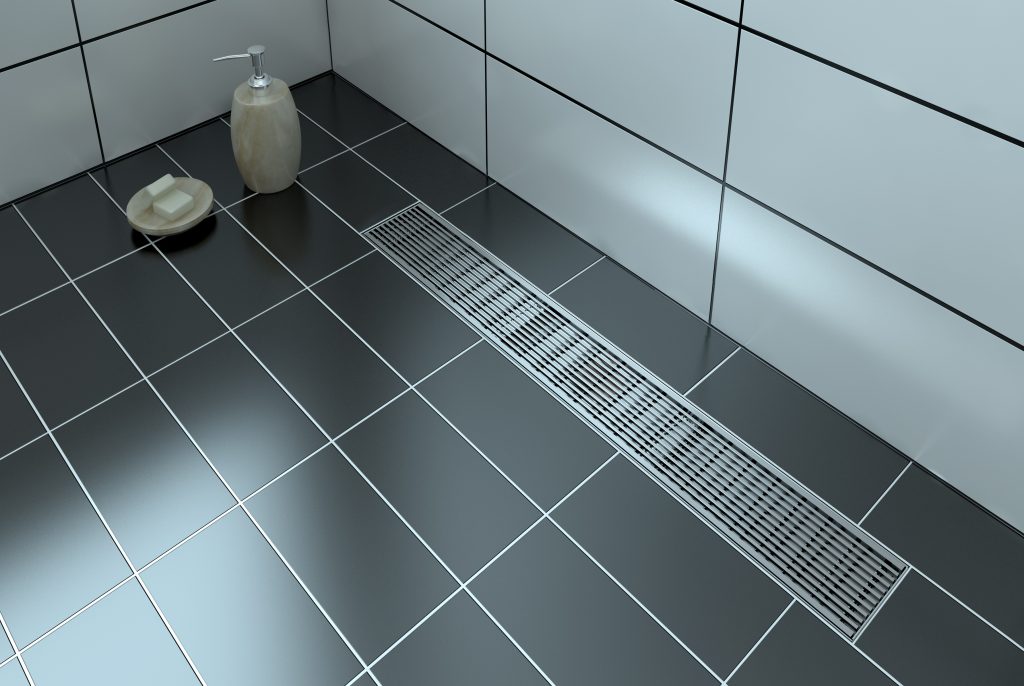

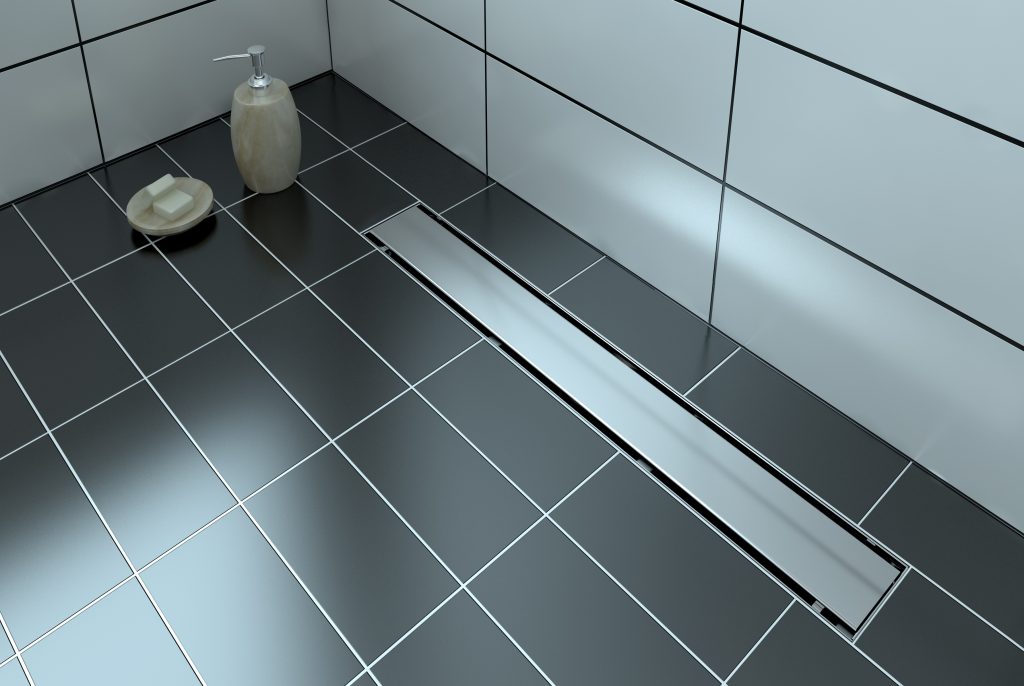

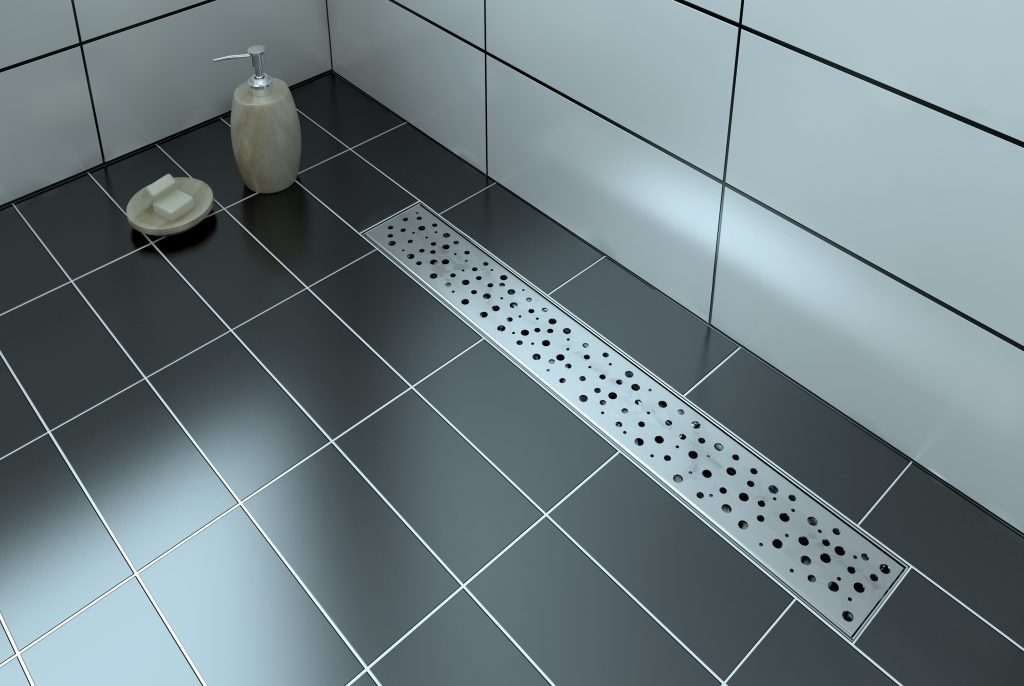

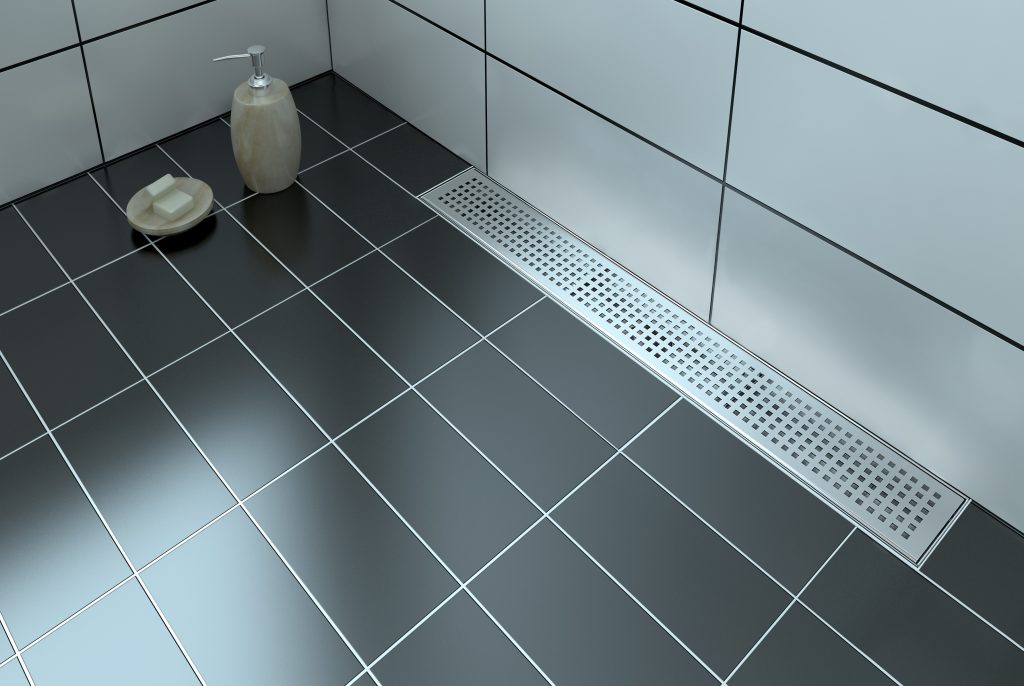

De simple et fonctionnel à chic et moderne, nos drains linéaires s’adaptent à tout style de douche.  Ils sont simples à installer, faciles à ajuster et sont offerts avec 6 modèles de grilles élégantes qui sauront s’harmoniser parfaitement à votre douche.

CARACTÉRISTIQUES

  • Permet une pente directe vers le point d’égouttement
  • Installation au centre ou sur les côtés de la base
  • 6 choix de grilles
  • Crépine et crochet inclus
  • Pente d’égouttement intérieure
  • Membrane protectrice préinstallée
  • Ajustabilité de la hauteur de la grille en fonction de la céramique
  • Ancrage du caniveau sur pattes ajustables
  • Acier inoxydable 304

Voir la section INNOVATIONS



3 étapes faciles :

1) Sélectionnez la grandeur du caniveau
2) Sélectionnez votre style de grille décorative et la grandeur désirée
3) Sélectionnez la bonne connexion

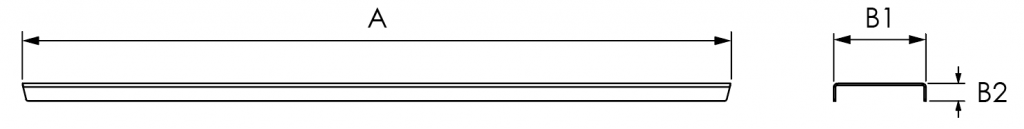

DESSIN TECHNIQUE

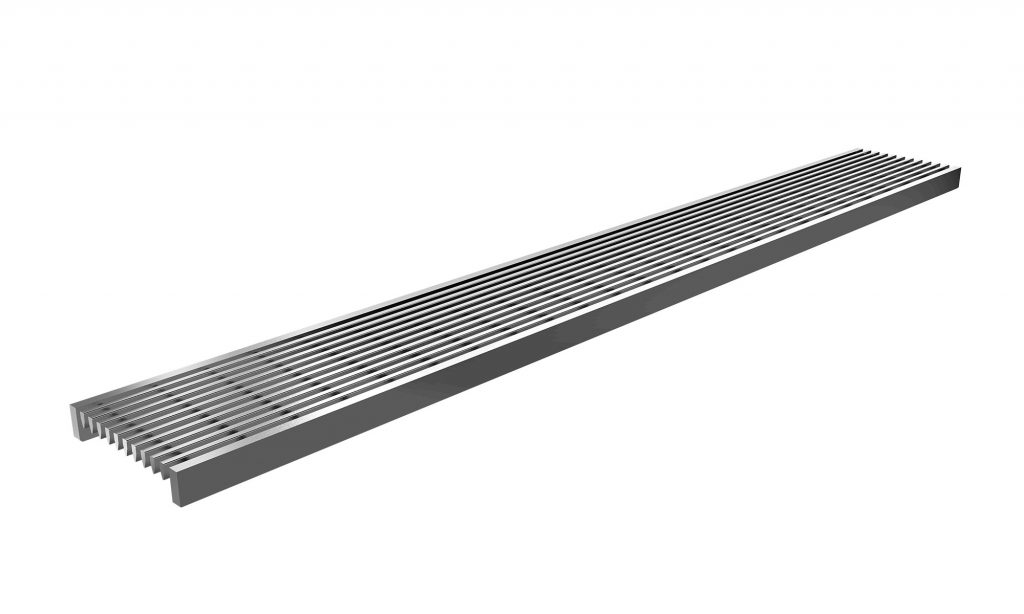

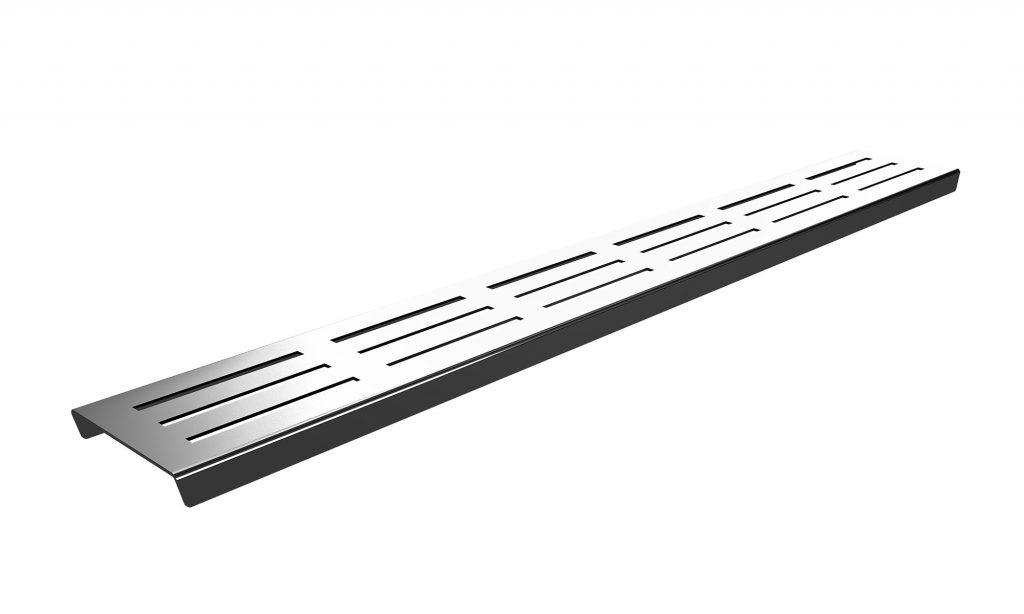

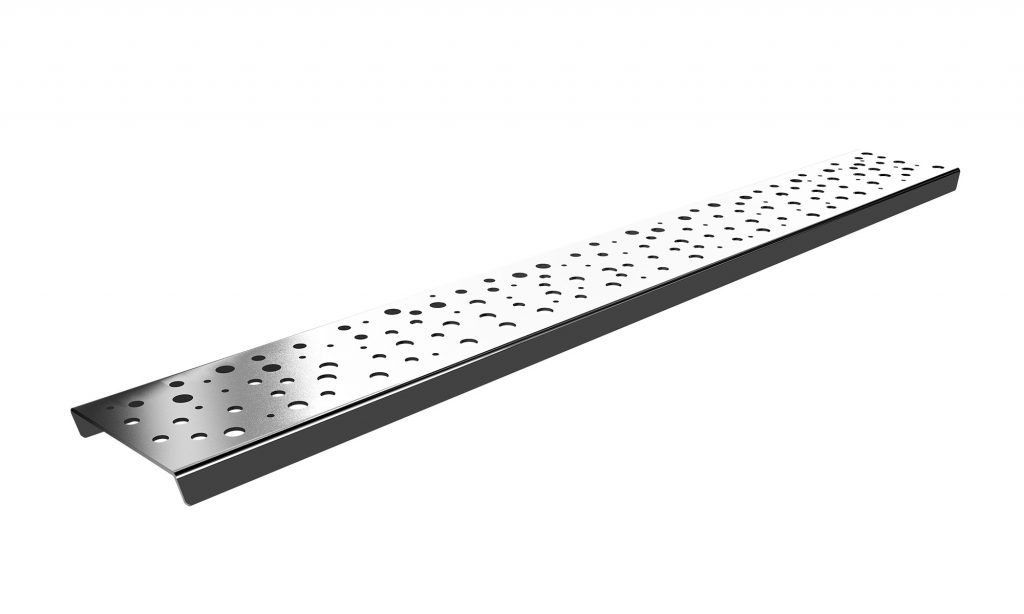

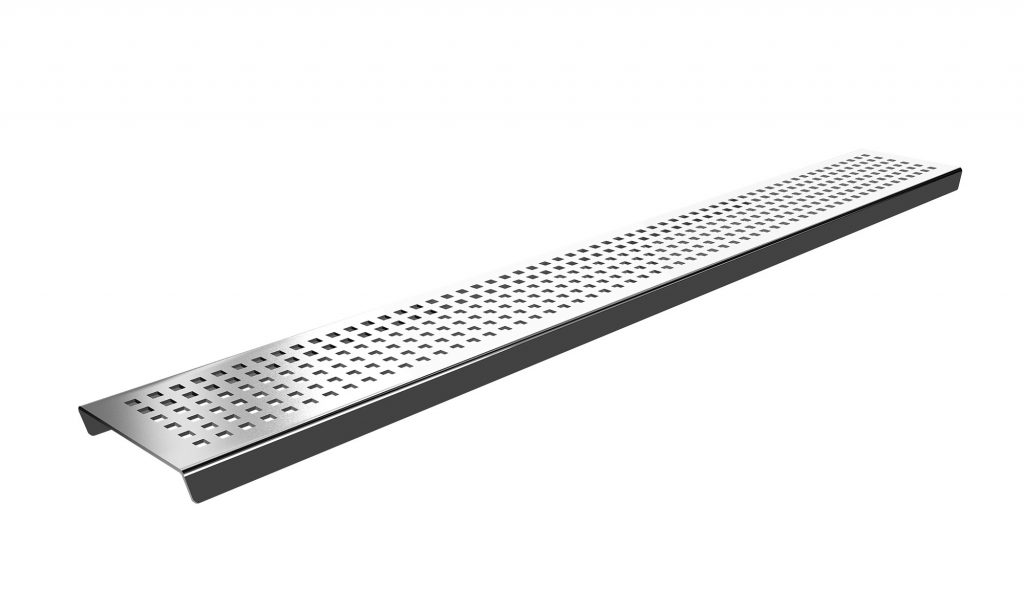

CHOIX DE GRILLE

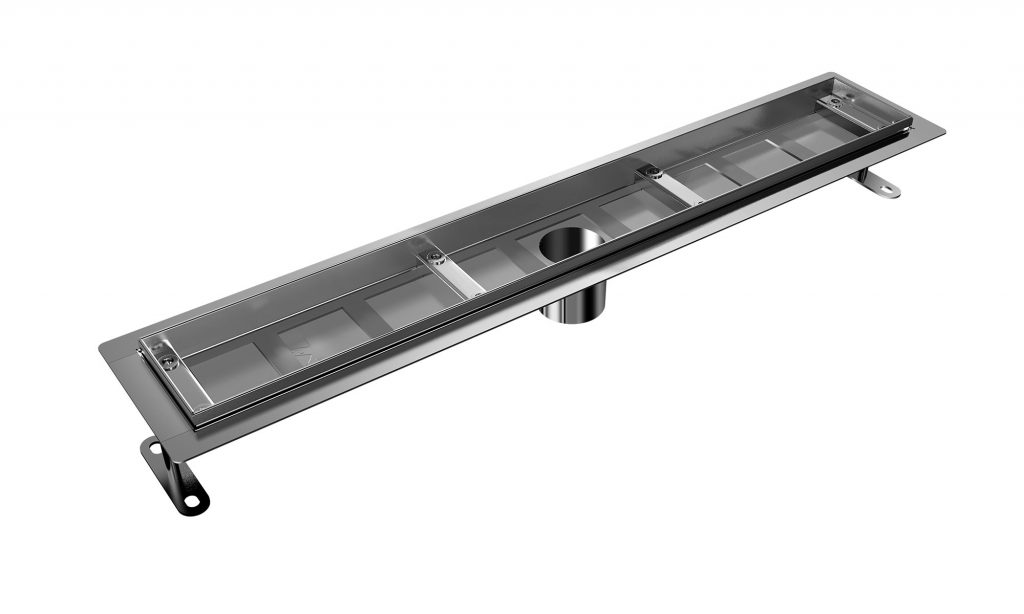

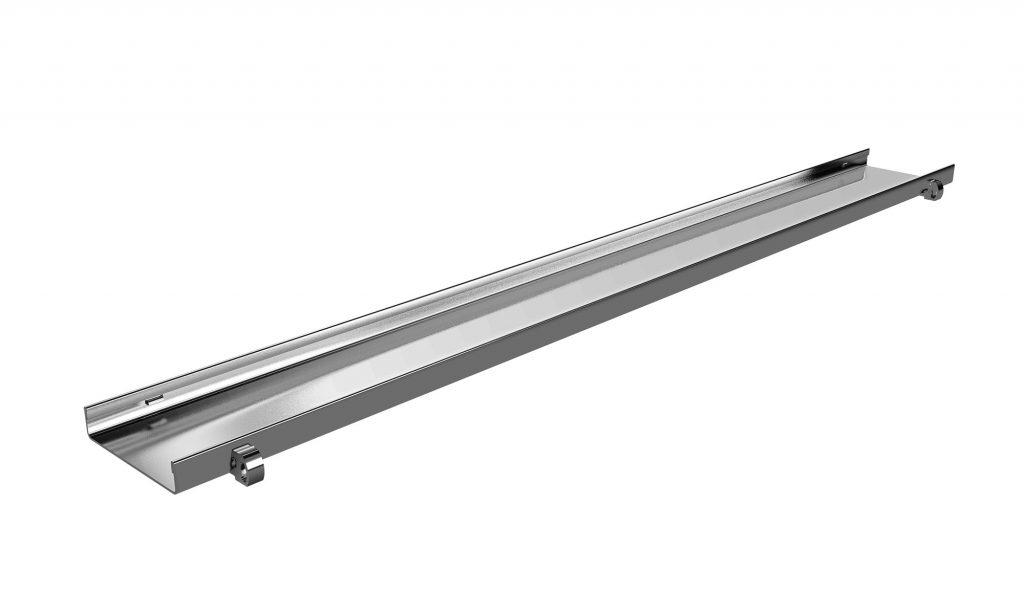

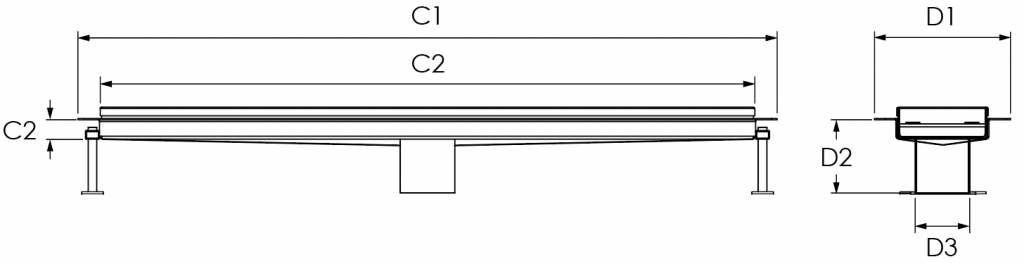

CANIVEAU


SCHÉMA D’INSTALLATION


Couplage de membrane en ABS

** Notez qu’il doit toujours y avoir une membrane sous la céramique. **
Choisir le couplage de membrane en ABS lorsqu’il n’y a aucun accès sous le plancher et qu’il y a une membrane supplémentaire sous le mortier.

  1. Sous-plancher
  2. Mur
  3. Membrane de sous-plancher
  4. Tuyau d’évacuation
  5. Coublage de membrane en ABS
  6. Caniveau
  7. Support de grille ajustable
  8. Grille du drain de douche
  9. Patin de nivellement
  10. Crépine
  11. Gypse
  12. Lit de Mortier
  13. Membrane textile
  14. Membrane de drain protectrice
  15. Ciment colle
  16. Coulis
  17. Tuiles de céramique

Sélectionner le numéro désiré sur l’image

[

Numéro 1

Sous-plancher

[

Numéro 2

Mur

[

Numéro 3

Membrane de sous-plancher

[

Numéro 4

Tuyau d'évacuation

[

Numéro 5

Couplage de membrane en ABS

[

Numéro 6

Caniveau

[

Numéro 7

Support de grille ajustable

[

Numéro 8

Grille du drain de douche

[

Numéro 9

Patin de nivellement

[

Numéro 10

Crépine

[

Numéro 11

Gypse

[

Numéro 12

Lit de mortier

[

Numéro 13

Membrane textile

[

Numéro 14

Membrane de drain protectrice

[

Numéro 15

Ciment colle

[

Numéro 16

Coulis

[

Numéro 17

Tuiles de céramique


Raccord d’union

** Notez qu’il doit toujours y avoir une membrane sous la céramique. **
Choisir le raccord d’union lorsqu’il y a un accès sous le plancher mais qu’il n’y a pas de membrane supplémentaire.

  1. Solives
  2. Sous-plancher
  3. Mur
  4. Tuyau d’évacuation
  5. Raccord d’union
  6. Caniveau
  7. Support de grille ajustable
  8. Grille du drain de douche
  9. Patin de nivellement
  10. Crépine
  11. Gypse
  12. Lit de Mortier
  13. Membrane textile
  14. Membrane de drain protectrice
  15. Ciment colle
  16. Coulis
  17. Tuiles de céramique

Sélectionner le numéro désiré sur l’image

[

Numéro 1

Solives

[

Numéro 2

Sous-plancher

[

Numéro 3

Mur

[

Numéro 4

Tuyau d'évacuation

[

Numéro 5

Raccord d'union

[

Numéro 6

Caniveau

[

Numéro 7

Support de grille ajustable

[

Numéro 8

Grille du drain de douche

[

Numéro 9

Patin de nivellement

[

Numéro 10

Crépine

[

Numéro 11

Gypse

[

Numéro 12

Lit de mortier

[

Numéro 13

Membrane textile

[

Numéro 14

Membrane de drain protectrice

[

Numéro 15

Ciment colle

[

Numéro 16

Coulis

[

Numéro 17

Tuiles de céramique

OPTIONS




ACCESSOIRES INCLUS
